Датчик движения для освещения типа ДД-024 и ДД-024В от фирмы IEK

Назначение и применение

Основным назначением датчиков движения является автоматическое включение или отключение нагрузки в определенном интервале времени при появлении в зоне чувствительности датчика движущихся объектов. Также такой датчик учитывает и уровень освещенности.

Для коммутации цепей нагрузки используется встроенное в датчик электромеханическоепромежуточное реле.

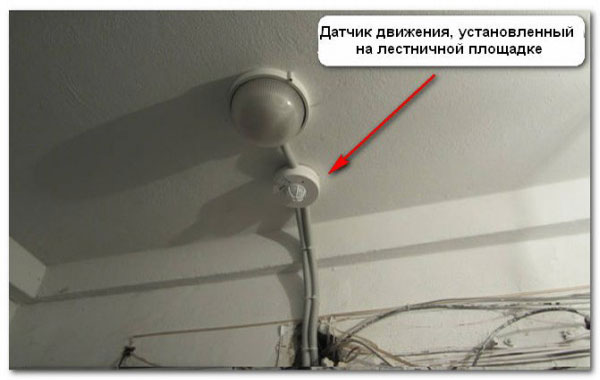

Чаще всего датчики движения применяют для управления освещением улиц или жилых помещений. В настоящее время датчики движения мы устанавливаем на автоматическое управление освещением тамбуров и лестничных площадок подъездов жилых многоквартирных домов.


Принцип работы датчика

Принцип работы датчика движения для включения света очень прост.

При появлении какого-либо движения в зоне чувствительности датчика, он начинает определять уровень освещенности. И если уровень освещенности ниже уставки срабатывания, то датчик срабатывает, тем самым включая своими выходными контактами светильник.

Все правильно. Логика здесь прослеживается. Ведь если движение будет в светлое время суток, то зачем включать свет, ведь днем и без того светло.

Мощность выходных цепей датчика зависит от типа и разновидности датчика.

Например, у датчика движения типа ДД-024 мощность выходных цепей составляет около 600 (ВА) для и 1100 (Вт) для ламп накаливания. Согласитесь, очень даже неплохо.



Датчик движения для включения света типа ДД

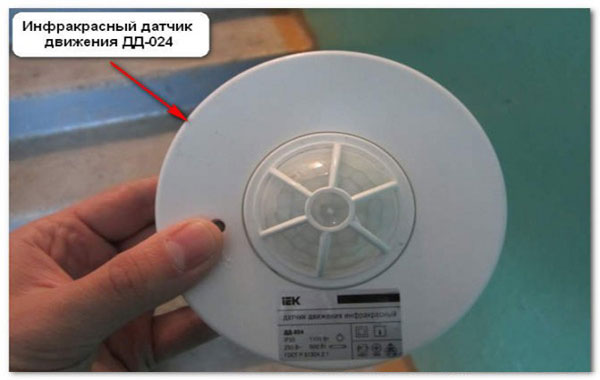

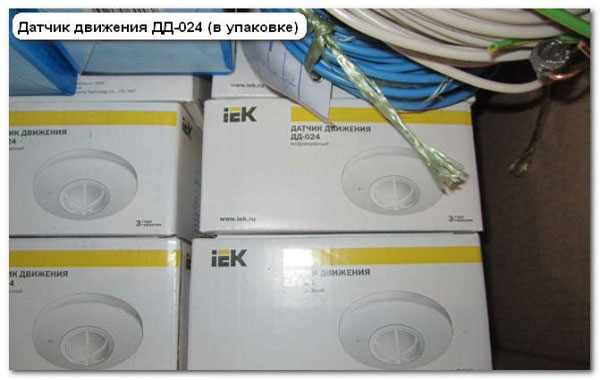

Для реализации вышесказанного я использую инфракрасные датчики типа ДД-024 и ДД-024В от фирмы IEK. Проблем с ними не было, поэтому рекомендую их к применению. Вот так он выглядит.

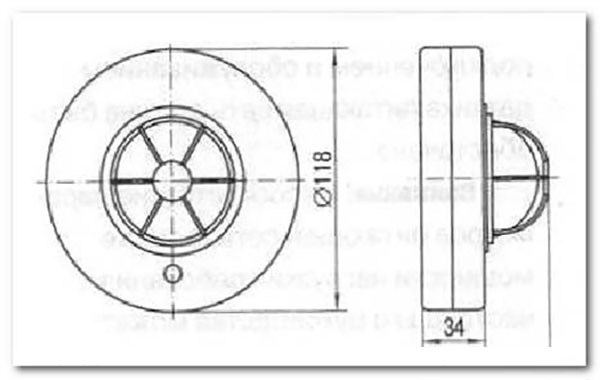

А это его габаритные и установочные размеры.

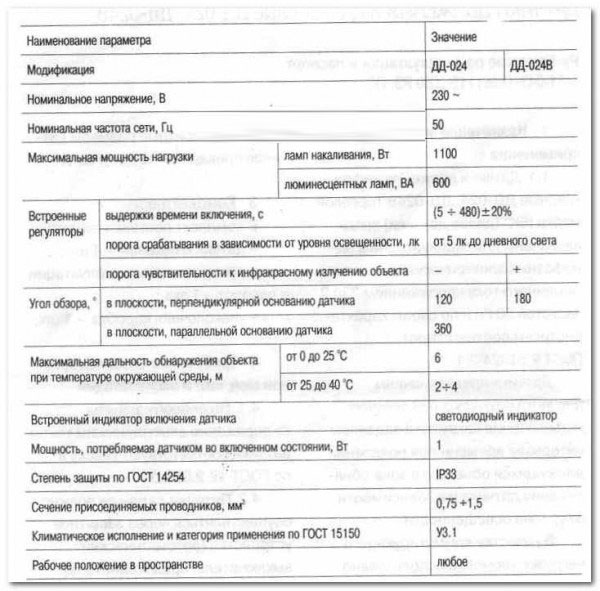

Основные характеристики инфракрасного датчика представлены в таблице ниже (нажмите на картинку для увеличения)


Установка датчиков движения

Теперь разберем вопрос установки датчиков, т.к. от этого зависит их точность и правильность срабатывания.

Устанавливать и подключать датчики движения рекомендуется только квалифицированному.

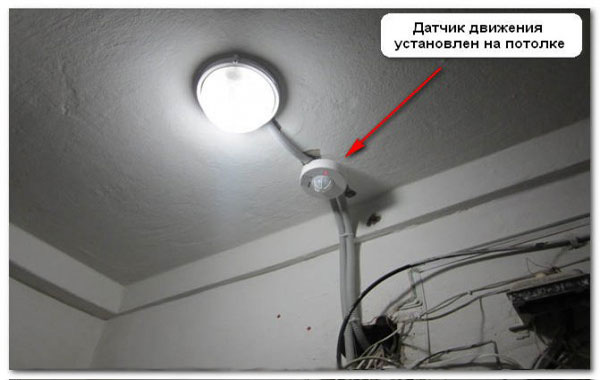

Как правило, датчик движения для включения света устанавливается на потолке на расстоянии от 2 до 6 (м) от пола. Чтобы не было частых ложных срабатываний место его установки тщательно выбирается.

Запрещено устанавливать датчик движения, если в его зоне чувствительности находятся:

  • вентиляторы (движущиеся и вращающиеся части, лопасти)
  • проезжающий транспорт (тепло от двигателей)
  • кондиционеры (влияние отрицательной температуры)
  • трубы отопления (влияние положительной температуры)
  • деревья и кустарники
  • различные электромагнитные помехи

Не стоит забывать и про угол обзора датчика.

При установке датчика на потолке угол обзора составляет 360 градусов, что согласитесь, очень хорошо. Если же установить его на боковой стене, то угол обзора уменьшиться до 120-180 градусов.

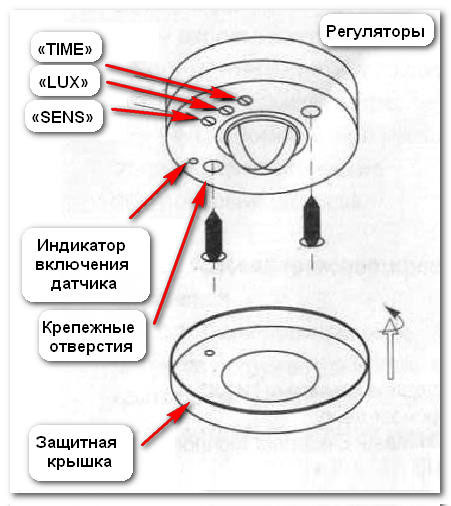

Крепеж датчика движения к поверхности выполняется в следующей последовательности.

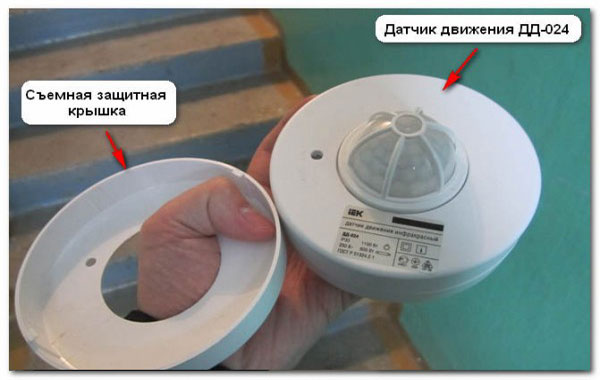

1. Поворачиваем защитную крышку датчика по часовой стрелке и снимаем ее.

2. Открывается доступ к двум крепежным отверстиям и регулировочным винтам.

«LUX» — регулятор уставки срабатывания в зависимости от уровня освещенности

«TIME» — регулятор выдержки времени во включенном состоянии

«SENS» — регулятор уставки чувствительности к инфракрасному излучению

Схема подключения датчика движения

Датчик движения должен получать питание через или предохранитель, т.е. его питающие цепи должны иметь защиту.

Подключать датчик к неисправной или поврежденной электропроводке строго запрещено.

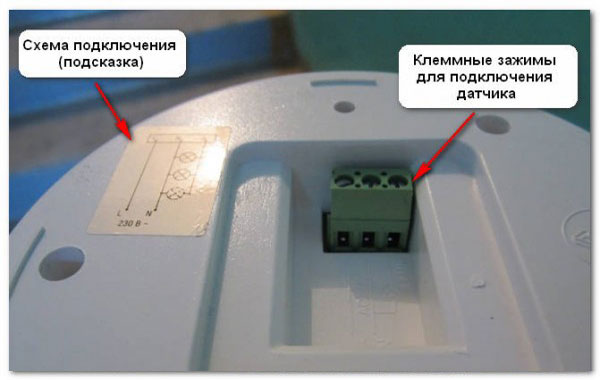

Подключение проводов осуществляется к клеммным зажимам. не должно превышать 1,5 кв. мм по меди. Кстати, переходите по ссылке и узнаете, как можно.

Напряжение с питающих проводов во время подключения датчика должно быть снято!!!

Ниже я покажу Вам 3 варианта схемы подключения датчиков движения для освещения. В зависимости от Ваших желаний и потребностей выбирайте свой вариант.



Вариант 1

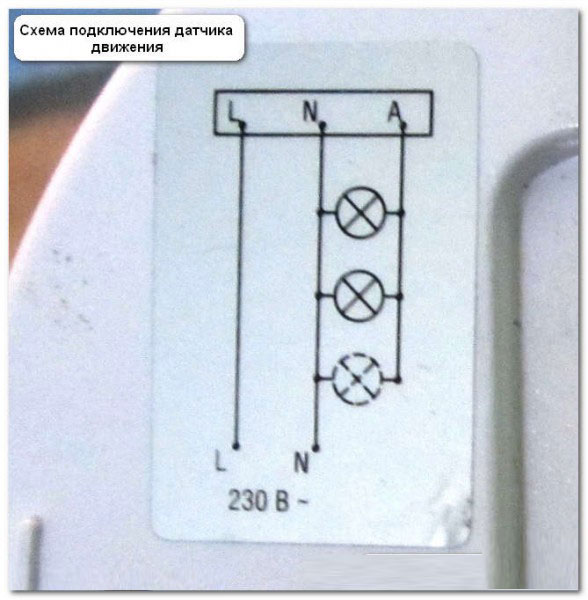

Первый вариант схемы подключения датчика является стандартным решением. Кстати, такая схема изображена на корпусе самого датчика.

Эта схема самая простая в подключении.

L — фаза, N — ноль, А — коммутируемая (выходная) фаза с датчика на светильник.

Вариант 2

Второй вариант (не стандартный) схемы подключения  смотрите ниже.

Эту схему подключения датчика можно применить в том случае, если Вам необходимо, чтобы свет горел какой то период времени, не зависимо от освещенности и движения. Для этого в схему, параллельно датчику, подключаем обычный (можно и при использовании одного контакта).



Вариант 3

Третьим вариантом схемы подключения датчика движения для включения света необходимо воспользоваться при условии, что общая выходная нагрузка (мощность светильников) превышает предельное значение (об этом я говорил в самом начале статьи).

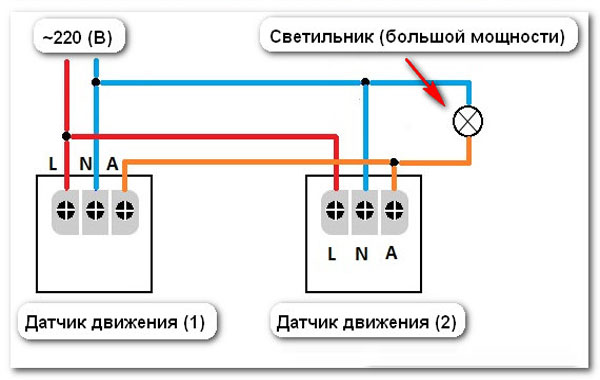

Для этого в схему добавляем контактор с напряжением катушки на 220 (В), либо используем два датчика движения, подключаемых на одну нагрузку. Про пускатели и контакторы более подобнее .

При подключении датчиков движения для включения света соблюдайте.

Проверка датчика после подключения

После подключения датчика необходимо сделать ему проверку.

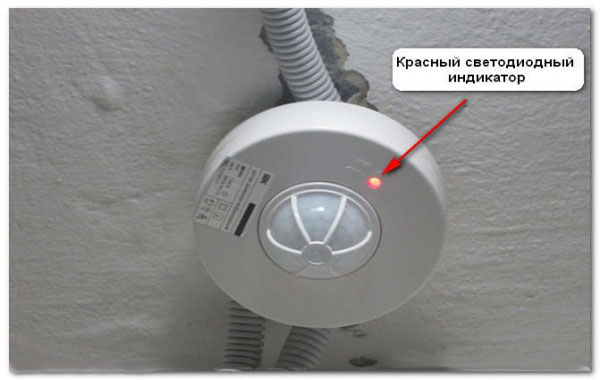

Первым делом необходимо винт регулятора «LUX» поставить в максимально-предельное положение (по часовой стрелке). Винт регулятора «TIME» наоборот, поставить в самое минимальное положение (против часовой стрелки). Затем подать напряжение на датчик. Сразу же должен загореться светодиодный красный индикатор, обозначающий включение нагрузки.

При отсутствии движения датчик отключит нагрузку примерно через 25-30 секунд. Светодиодный красный индикатор при этом погаснет.

При возобновлении движения датчик снова должен включить нагрузку (красный светодиод опять загорится). И при отсутствии каких-либо движений отключить ее уже через 5 секунд.

Если проверка датчика движения прошла успешно, то дальше приступаем к его настройке и регулировке.



Настройка и регулировка

Скажу сразу, что все регулировки выставляются по Вашим желаниям.

Регулятором «TIME» выставляем уставку по выдержке времени датчика движения, находящегося во включенном положении. Уставка срабатывания находится в пределах от 5 секунд до 480 секунд (8 минут).

Здесь все зависит от скорости движения человека в зоне чувствительности датчика.

Если человек будет проходить это пространство относительно быстро (например,  лестничная клетка в подъезде или коридор), то уставку «TIME» можно немного уменьшить. Если же человек будет находиться в этом пространстве некоторое время (например, кладовка, подсобное помещение, автомобильная парковка), то уставку «TIME» желательно увеличить.

Некорректно выставленная уставка «TIME» будет вызывать только негативные реакции.

Расскажу про личный пример. Поставил в подъезде у себя датчик движения, а время «TIME» было выставлено на самый минимум. При открывании своей квартиры приходилось по несколько раз махать руками, чтобы датчик вновь сработал и включил свет на площадке. Чуть позже я отрегулировал уставку на удобную мне выдержку.

Регулятором «LUX» выставляем уставку срабатывания по освещенности окружающей среды (от солнечного света до сумерек).

Если у Вас в помещении имеется много окон и преобладает естественное освещение, то уставку «LUX» лучше поставить на минимальное или среднее деление шкалы. Если же в помещении у Вас мало естественного света и оно затемнено, то рекомендую поставить уставку «LUX» на максимальное деление шкалы.

Регулятором «SENS» регулируем чувствительность к срабатыванию в зависимости от дальности и объема объекта.

Кстати, эти датчики будут реагировать только на объем, занимаемый телом человеком. На небольших животных, типа собаки или кошки, датчики реагировать не должны.
