Делаем удлинитель с плавным пуском для электроинструмента
Если вы часто пользуетесь электроинструментом, то наверняка пользовались УШМ (Болгаркой) с плавным пуском и без. Согласитесь, электроинструмент с плавным набором оборотов гораздо приятнее в эксплуатации, да и служит он дольше обычного. В этом материале я расскажу и покажу как можно доработать обычный удлинитель, чтобы электроинструмент, включенный через нее, был с плавным пуском.

Почему плавный пуск лучше

Прежде чем приступить к самому процессу переделки, хочу сказать пару слов о пользе плавного пуска. Итак, плавный пуск позволяет:

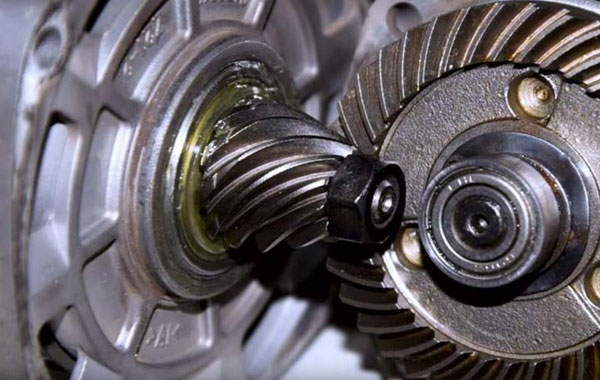

1. Меньше изнашиваться шестерням механизма, ведь при старте не происходит первоначального удара по ним.

2. Отсутствует бросок тока, что благотворно сказывается на работоспособности всей вашей питающей сети.

3. В электроинструменте с плавным пуском реже выходят из строя обмотки статора и ротора.

4. При плавном пуске электроинструмент не вырывается из ваших рук, что с точки зрения безопасности хорошо.

Итак плюсы плавного пуска очевидны, теперь давайте перейдем к самой доработке переноски.

Готовим инвентарь

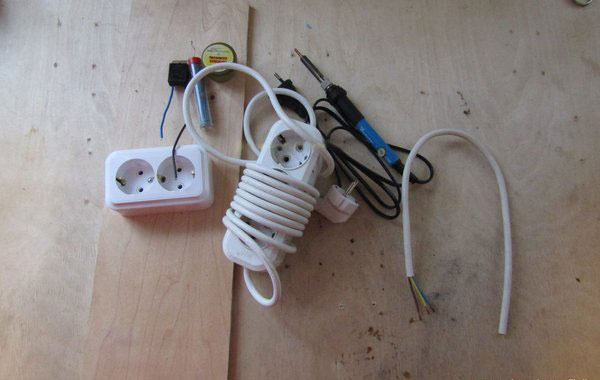

Для того, чтобы выполнить эту работу нам с вами понадобится:

Блок KRRQD12A, переноска (про то, как собрать качественную переноску написано на канале), розетка внешней установки, паяльник с припоем, небольшой кусок провода ПВС 3*2,5, канцелярский нож, термоусадка (или изолента), кусок фанеры и час свободного времени.

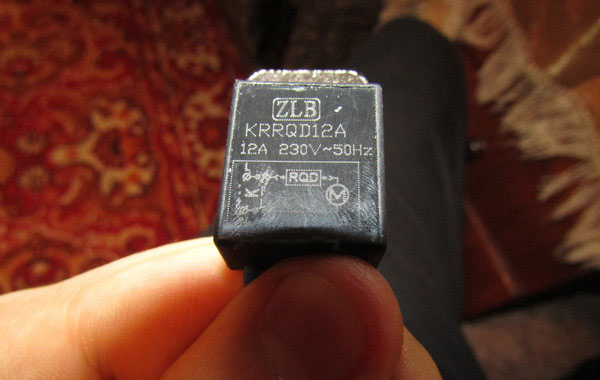

Что такое блок KRRQD12A

Самым главным элементов во всей нашей конструкции является блок плавного пуска KRRQD12A, который как раз и предназначен для модернизации электроинструмента. Данный блок рассчитан на рабочий ток 12 ампер, что идеально вписывается в ампераж наших розеток (16 А).
Примечание. В продаже также имеется KRRQD20A (рассчитанный на 20 Ампер), который внешне ничем не отличим от блока на 12 Ампер, но я не рекомендую его для установки в розетку, так как это может привести к перегреву контактов розетки из-за превышения ампеража.
Модернизируем удлинитель

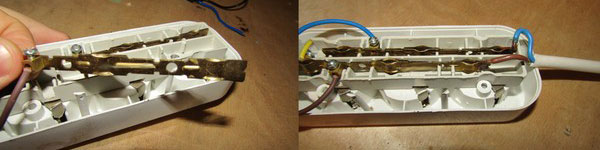

Итак, теперь разбираем нашу удлинитель и осматриваем внутренности:

Как видно в этой переноске контакты закреплены на винтовой зажим, а чтобы не запихивать под один зажим два провода, я решил припаять провода к площадкам на контактных губках

После этого в корпусе удлинителя проделываем аккуратное отверстие для нашего нового провода и ее можно закрывать.

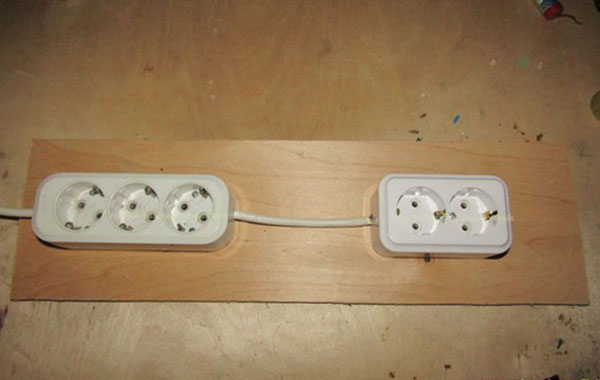

Далее берем розетку внешней установки, располагаем ее рядом с закрепленной переноской.

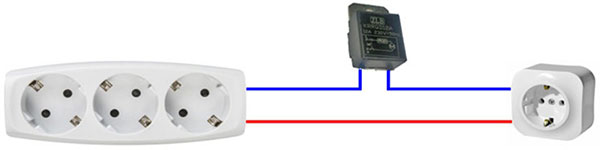

Затем крепим наш блок KRRQD12A согласно следующей схеме:

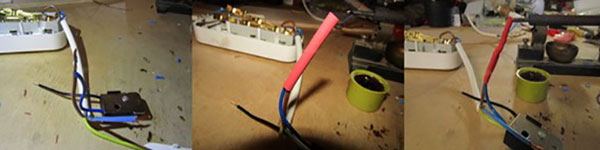

То есть блок подключается последовательным образом. Место соединения провода от переноски с блоком пропаиваем и изолируем с помощью термоусадки.

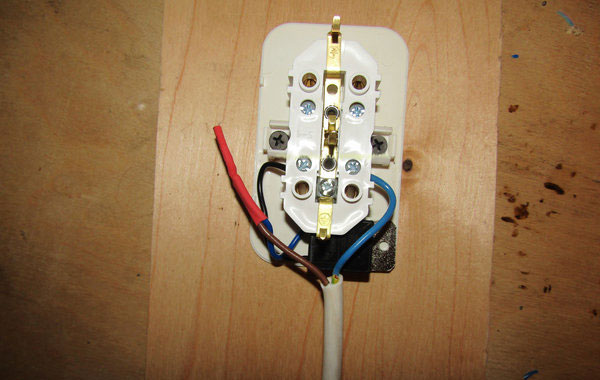

Далее просто подключаем розетку и аккуратно размещаем блок KRRQD12A в корпусе следующим образом:

Теперь просто аккуратно закрываем крышки.

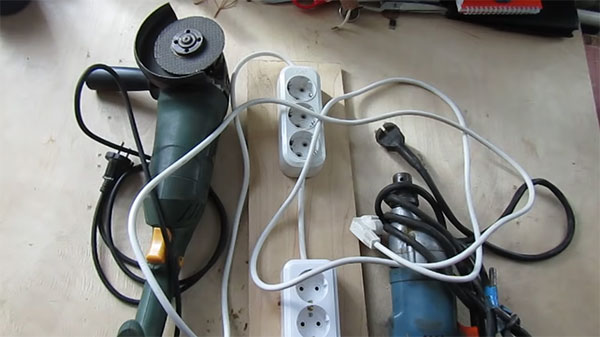

Все, можно процесс нашей с вами модернизации считать оконченным. Теперь осталось все проверить на работоспособность:


Заключение

Как видно из видео у нас с вами получилась модернизированная с дополнительным блоком плавного пуска переноска, которая позволит включать электроинструмент как обычным способом, так и с плавным пуском.
