Нестандартный ремонт подсветки монитора

До 2004-2005 года в массовом использовании были распространены в основном CRT мониторы и телевизоры, или иначе говоря имеющие в своем составе кинескоп. Их еще, как и телевизоры, называют мониторами и телевизорами ЭЛТ (электронная – лучевая трубка) типа. Но прогресс не стоит на месте и в свое время были выпущены ЖК телевизоры, имеющие в своем составе ЖК (жидко - кристаллическую) матрицу. Подобная матрица обязательно должна хорошо освещаться расположенными с двух сторон, сверху и снизу, 4-мя CCFL лампами.
CCFL лампы

Это касается 17 - 19 дюймовых мониторов и телевизоров. На телевизорах и мониторах большей диагонали, может быть шесть или более ламп. Подобные лампы с виду напоминают обычные люминесцентные лампы, но имеют в отличие от них, намного меньшие размеры. Из отличий у подобных ламп будет не 4 контакта, как у люминесцентных ламп, а всего два, и для их работы требуется высокое напряжение - свыше киловольта.

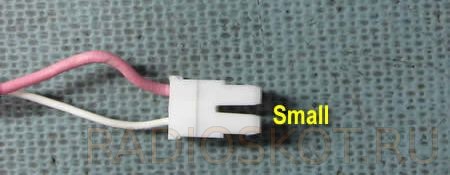

Разъем лампы подсветки монитора

Так вот, эти лампы после 5-7 лет работы часто приходят в негодность, неисправности проявляются типично для обычных люминесцентных ламп. Вот дополнительная информация. Сначала появляются красноватые оттенки в изображении, медленный старт, для того чтобы лампа зажглась ей нужно несколько раз помигать. В особо тяжелых случаях лампа не зажигается вообще. Может возникнуть вопрос: ну погасла одна лампа, они же стоят сверху и снизу матрицы, обычно по две штуки установленные параллельно друг другу, пусть горят только три из них и изображение будет лишь более тусклым. Но не все так просто...

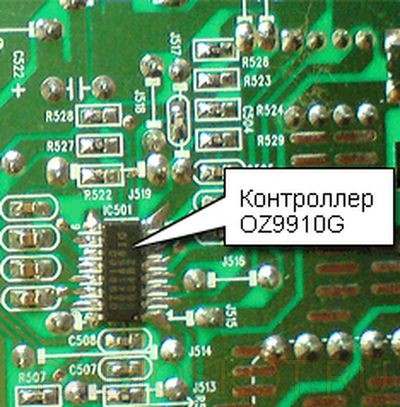

ШИМ контроллер инвертора

Дело в том, что когда одна из ламп погаснет, будет срабатывать защита на ШИМ контроллере инвертора, и подсветка, а чаще всего и весь монитор, будут отключаться. Поэтому при ремонте ЖК мониторов и телевизоров, в случае если есть подозрение на инвертор или лампы, необходимо проверить каждую из ламп тестовым инвертором. Я приобрел на Алиэкспресс такой тестовый инвертор, как на фото ниже:

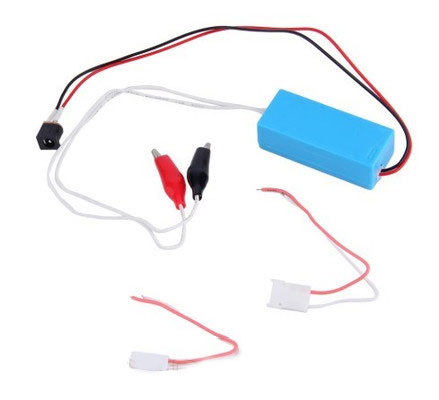

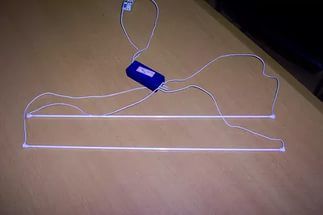

Тестовый инвертор с Али экспресс

Данный тестовый инвертор, имеет разъем для подключения внешнего блока питания, провода с крокодилами на выходе, и разъемы для подключения штекеров, ламп монитора. В сети встречается информация, что подобные лампы можно проверить на работоспособность, с помощью электронного балласта от энергосберегающих ламп, с перегоревшей спиралью лампы, но имеющей рабочую электронику.

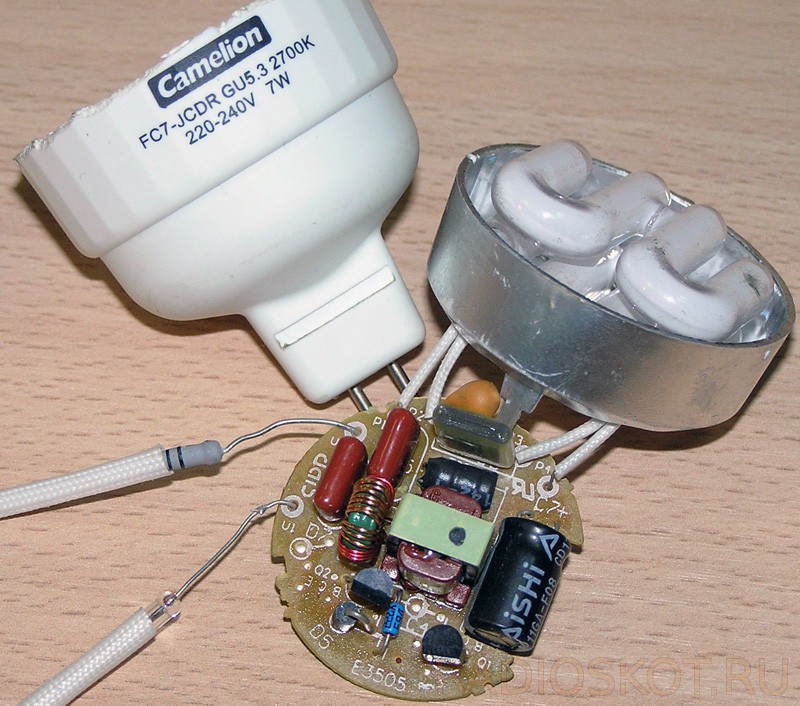

Электронный балласт от энергосберегающей лампы

Как быть, в случае если вы с помощью тестового инвертора либо электронного балласта от энергосберегающей лампы выявили, что одна из ламп пришла в негодность и при подключении не загорается вообще? Можно конечно заказать лампы на Алиэкспресс, поштучно, но учитывая то, что эти лампы очень хрупкие, и зная Почту России, легко можно допустить, что лампа придет сломанной.
Монитор с разбитой матрицей ЖК

Можно также снять лампу с донора, например с монитора, с разбитой матрицей. Но не факт что такие лампы прослужат долго, так как они уже частично выработали свой ресурс. Но есть и еще один вариант, нестандартное решение проблемы. Можно нагрузить один из выходов с трансформаторов, а их обычно бывает 4, по числу ламп на 17 дюймовых мониторах, резистивной или емкостной нагрузкой.

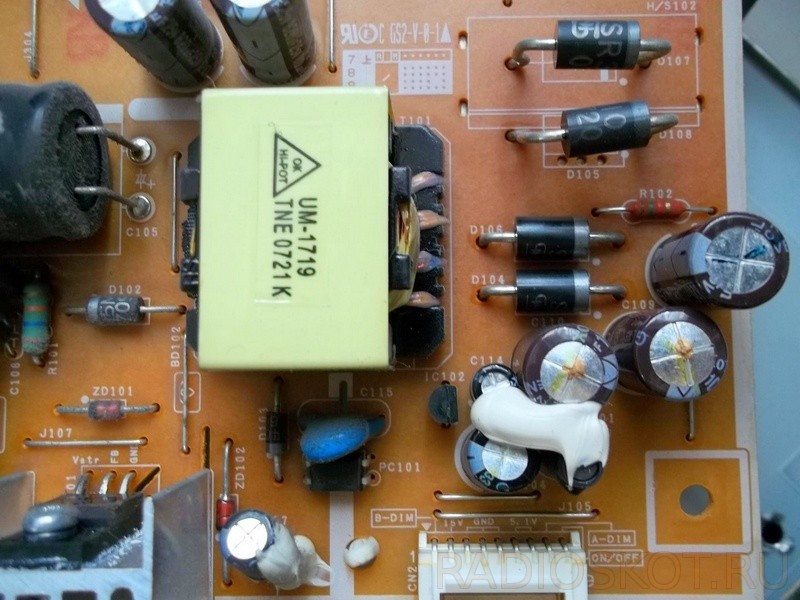

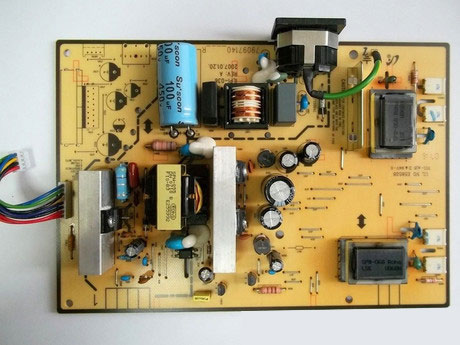

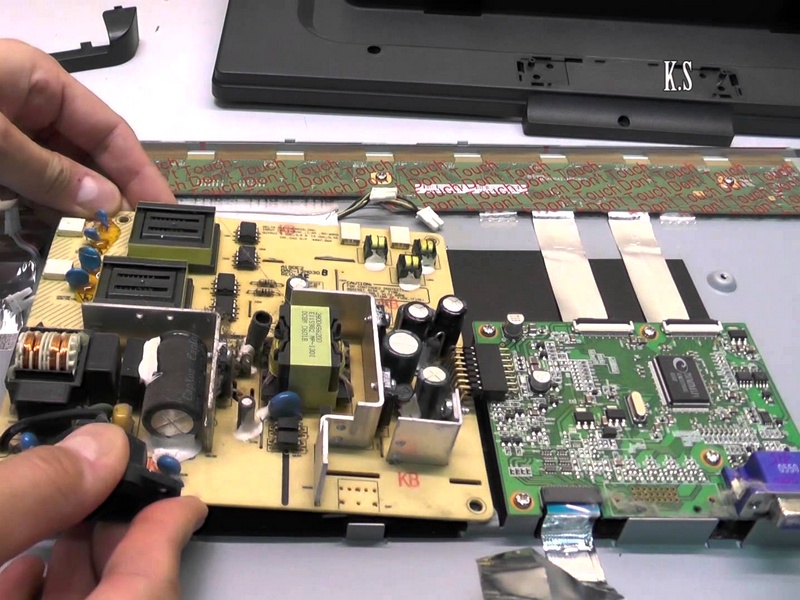

Плата блока питания и инвертора монитора

Если с резистивной у нас все понятно, это может быть обычный мощный резистор, или несколько соединенных последовательно или параллельно, с целью набрать нужный номинал и мощность. Но у этого решения есть существенный недостаток - резисторы будут выделять тепло при работе монитора, а учитывая, что внутри корпуса монитора итак бывает обычно жарко, дополнительный нагрев может не понравиться электролитическим конденсаторам, которые как известно не любят длительного перегрева и вздуваются.
Вздувшиеся конденсаторы блок питания монитора

В результате, если это, например, был бы сетевой электролитический конденсатор на 400 Вольт, та самая всем известная по фото большая бочка - мы могли бы получить выгоревший мосфет или микросхему ШИМ контроллера, со встроенным силовым элементом. Так вот, есть еще один выход: погасить необходимую мощность с помощью емкостной нагрузки, конденсатора 27 - 68 ПикоФарад и рабочим напряжением 3 КилоВольта.

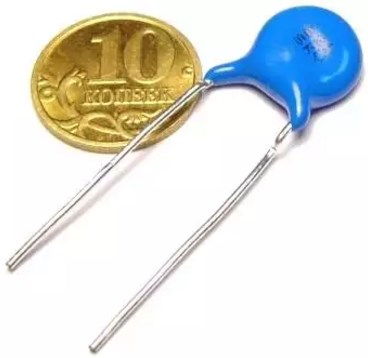

Конденсаторы 3 kV 47 pF

У этого решения одни плюсы: нет необходимости располагать в корпусе громоздкие нагревающиеся резисторы, а достаточно припаять к контактам разъема, к которому подключается лампа, этот конденсатор, имеющий небольшие размеры. При выборе номинала конденсатора, будьте внимательны и не впаивайте какие попало номиналы, а строго по приведенному в конце статьи списку, в соответствии с диагональю вашего монитора.

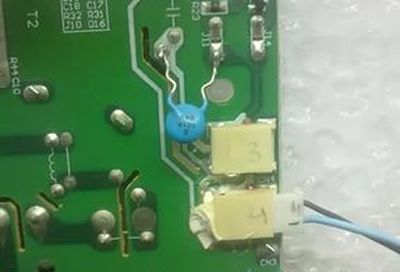

Впаиваем конденсатор вместо лампы подсветки

В случае если вы запаяете конденсатор меньшего номинала, ваш монитор будет отключаться так как инвертор по прежнему будет уходить в защиту из-за того, что нагрузка мала. В случае если вы запаяете конденсатор большего номинала - инвертор будет работать с перегрузкой, что отрицательно скажется на сроке службы мосфетов стоящих на выходе с ШИМ контроллера.

В случае если мосфеты будут пробиты, подсветка, а возможно и весь монитор, также не смогут включиться, так как инвертор будет уходить в защиту. Одним из признаков перегруза инвертора будут посторонние звуки исходящие от платы инвертора, типа шипения. Но при отключенном VGA кабеле иногда появляющееся небольшое шипение исходящее от платы инвертора - это норма.
http://radioskot.ru/publ/remont/nestandartnyj_remont_podsvetki_monitora/4-1-0-1278
В случае если мосфеты будут пробиты, подсветка, а возможно и весь монитор, также не смогут включиться, так как инвертор будет уходить в защиту. Одним из признаков перегруза инвертора будут посторонние звуки исходящие от платы инвертора, типа шипения. Но при отключенном VGA кабеле иногда появляющееся небольшое шипение исходящее от платы инвертора - это норма.

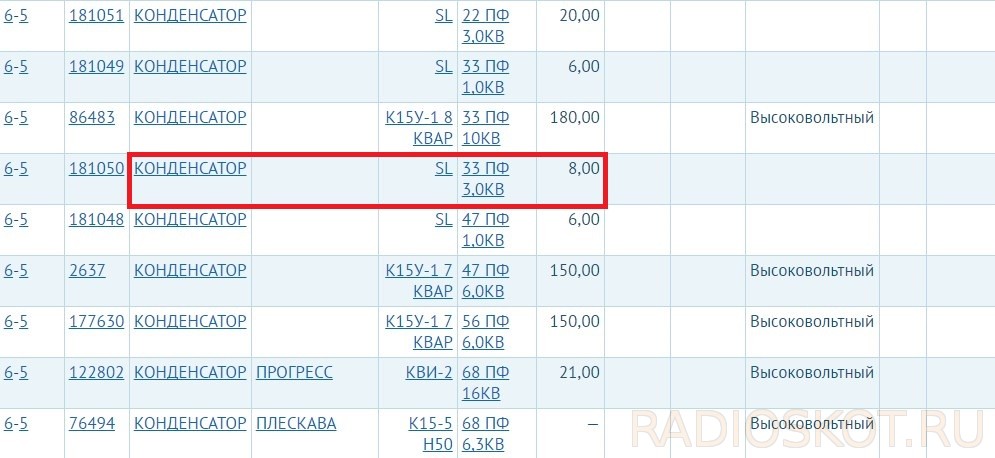

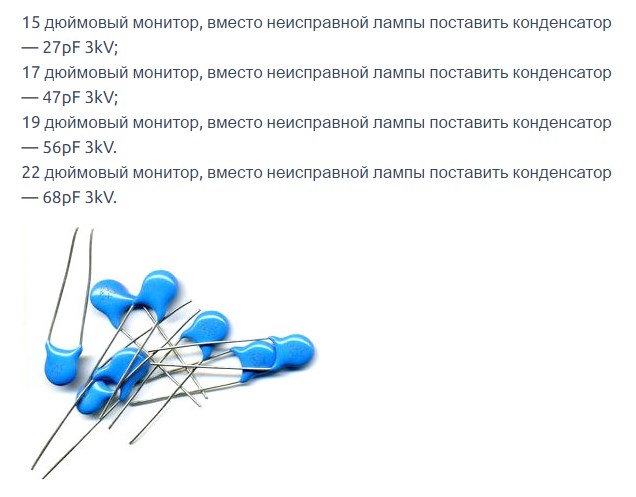

Подбор номиналов конденсаторов в монитор

На фото выше приведены импортные конденсаторы, существуют и их отечественные аналоги, которые обычно имеют чуть большие размеры. Я впаивал однажды наши, отечественные на 6 КилоВольт - все заработало. Если в вашем радиомагазине нет конденсаторов на нужное рабочее напряжение, а есть, например на 2 КилоВольта, вы можете впаять 2 конденсатора в 2 раза большего номинала соединенные последовательно, при этом их общее рабочее напряжение вырастет, и позволит использовать их для наших целей.

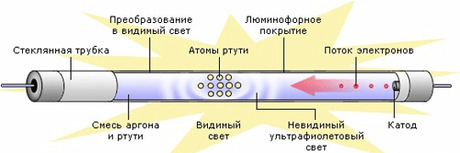

CCFL устройство лампы

Аналогично, если у вас есть конденсаторы в 2 раза меньшего номинала, на 3 Киловольта, но нет на нужный номинал - вы можете впаять их параллельно. Всем известно, что последовательное и параллельное соединение конденсаторов считаются по обратной формуле последовательного и параллельного соединения резисторов.

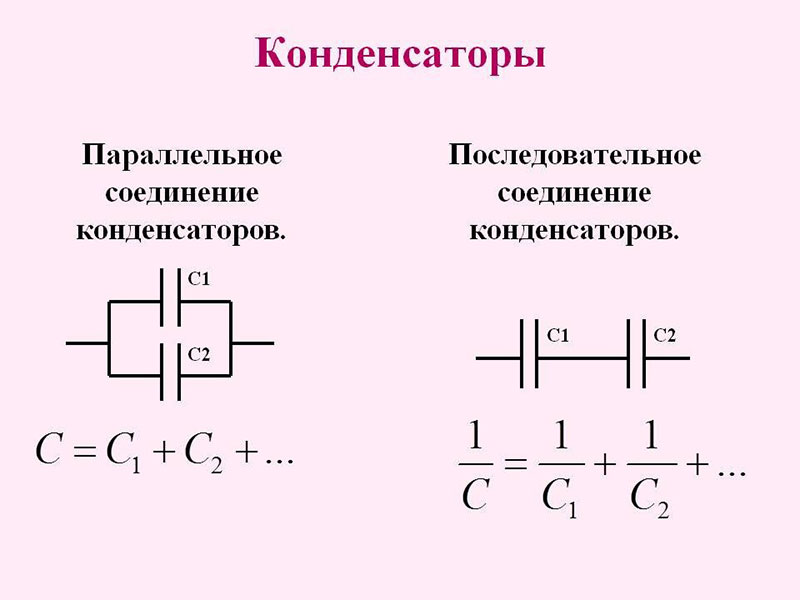

Параллельное и последовательное соединение конденсаторов

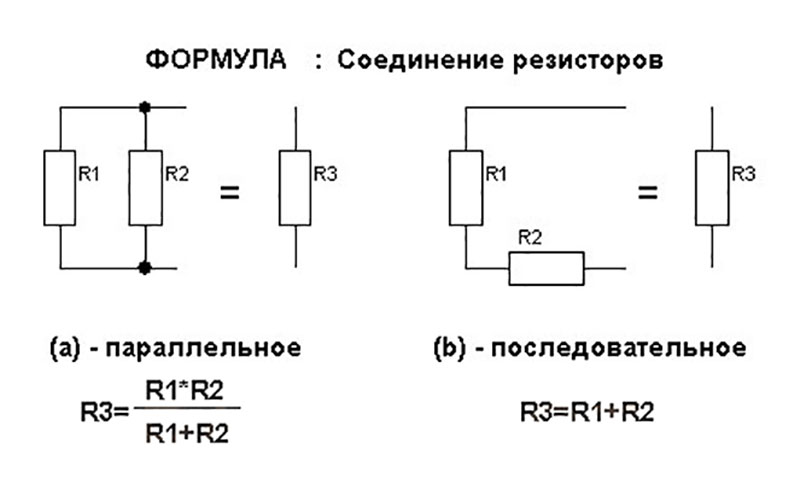

Параллельное и последовательное соединение резисторов

Иначе говоря, при параллельном соединении конденсаторов мы применяем формулу последовательного соединения резисторов или их емкость просто складывается, при последовательном соединении общая емкость считается по формуле аналогичной параллельному соединению резисторов. Обе формулы можно увидеть на рисунке.
Ремонт мониторов своими руками

Подобным способом были направлены уже много мониторов, яркость подсветки падала незначительно, за счет того, что вторая лампа сверху или снизу матрицы монитора или ТВ все таки функционирует и дает хоть и меньшее, но достаточное освещение для того, чтобы изображение оставалось вполне ярким.
Конденсаторы в интернет магазине

Конденсаторы в интернет магазине Подобное решение для домашнего использования может вполне устроить начинающего радиолюбителя, как выход из сложившейся ситуации, если альтернативой стоит ремонт в сервисе стоимостью полторы - две тысячи, либо покупка нового монитора. Стоят данные конденсаторы поштучно всего 5-15 рублей в радиомагазинах вашего города, а выполнить такой ремонт сможет любой человек, умеющий держать в руках паяльник. Всем удачных ремонтов!
