Простые столярные тисы для верстака

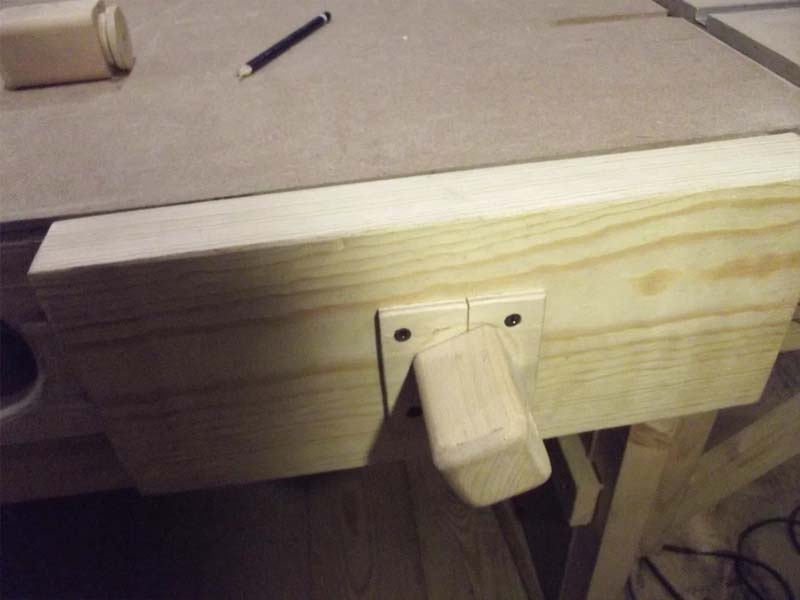

Такие тисы я делал для своего универсального верстака. Несмотря но то что они в основном из дерева, служат эти тисы уже несколько лет и свою задачу выполняют.

Конструкция таких тисов простая.

Из металлических деталей используется резьбовая шпилька, гайка к ней и несколько саморезов. Я использовал шпильку с резьбой М16.

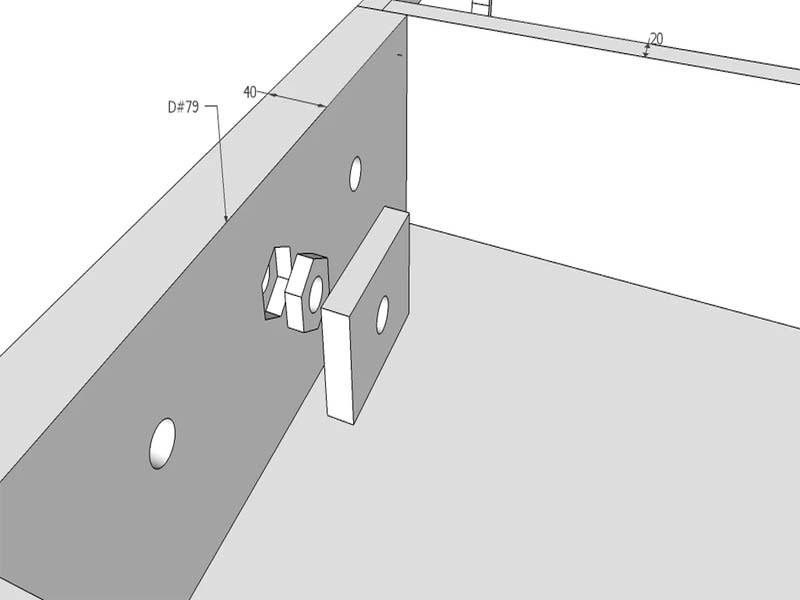

Гайку закреплял прямо в верстаке.

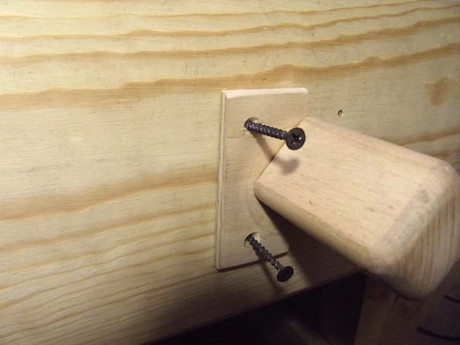

Вклеивал на эпоксидку и прижимал кусочком фанеры с отверстием под винт. Фанера прикручивал саморезами и она здесь для большей надежности.


Крепление для рукоятки тисов и резьбовой шпильки сделано из твердого дерева. Я использовал бук, но можно применить и другие твердолиственные породы.

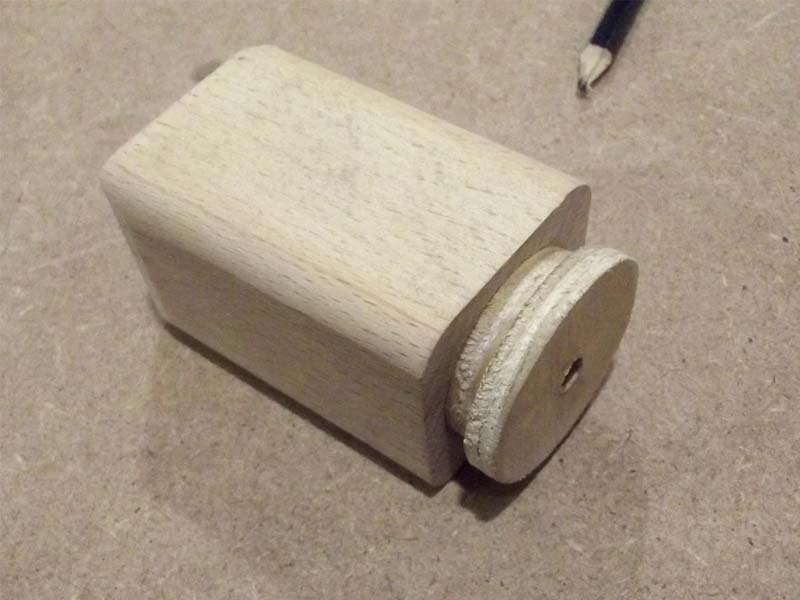

На этот брусок я наклеил два диска из фанеры 6 мм. Эти круги я вырезал сверлом "балеринка" (посмотреть о заточке этого сверла можно здесь.)

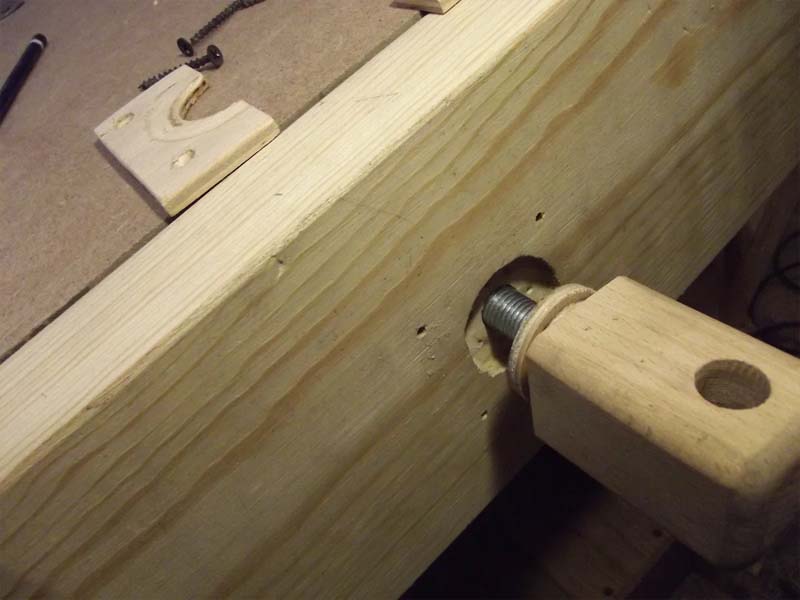

В этом бруске было просверлено два перпендикулярных отверстия. Одно для рукоятки, во второе на эпоксидку была вклеена резьбовая шпилька.

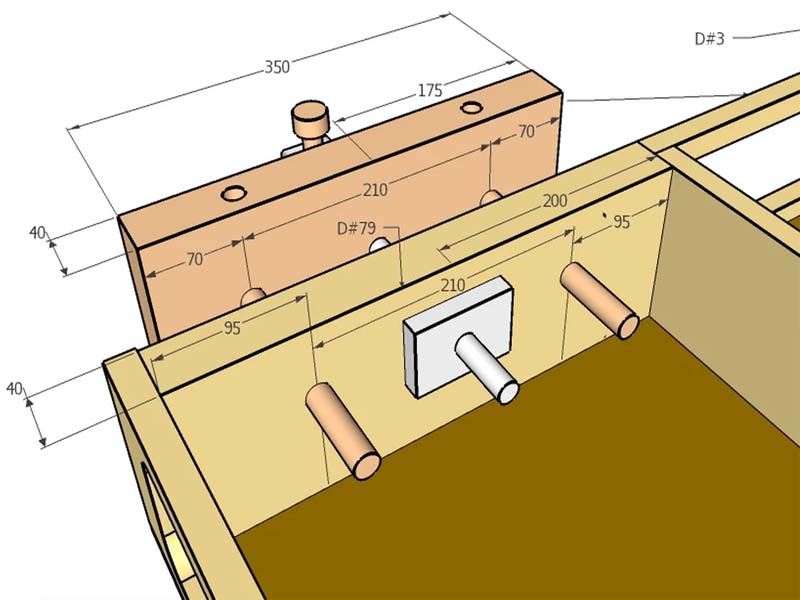

В подвижной губке по центру сделано отверстие для шпильки и для наружного диска из фанеры.




Пара кусочков фанеры позволили закрепить винт тисов к подвижной губке, так чтобы его можно было вращать.

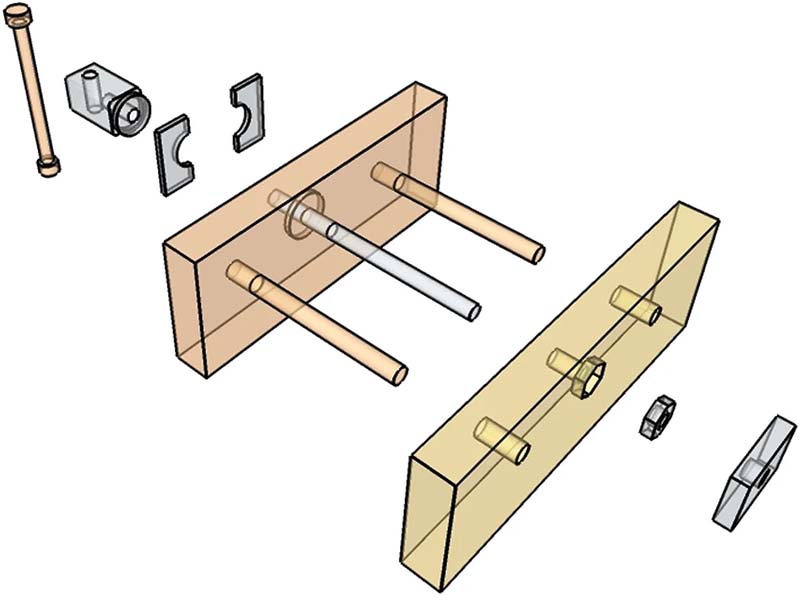

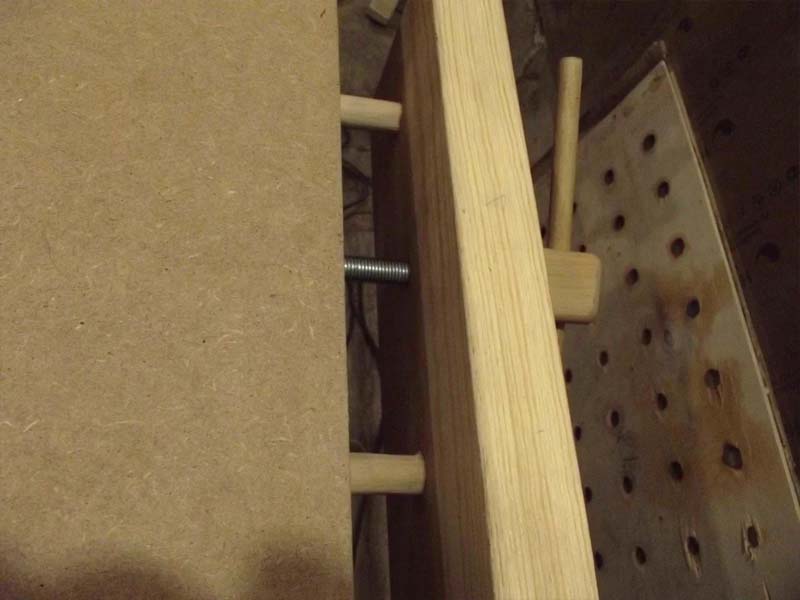

С двух сторон от винта в подвижную губку были вклеены две направляющие из дерева.


Свою функцию эти тисы выполняют неплохо. В изготовлении они просты. В эту конструкцию безусловно можно внести улучшения.
