Ремонт зарядного устройства для аккумуляторов (термопредохранитель)

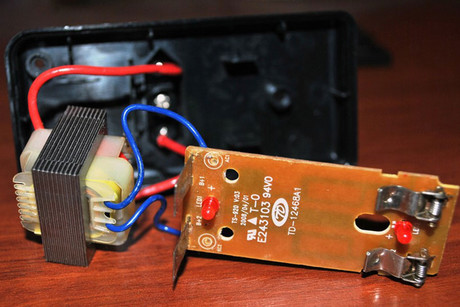

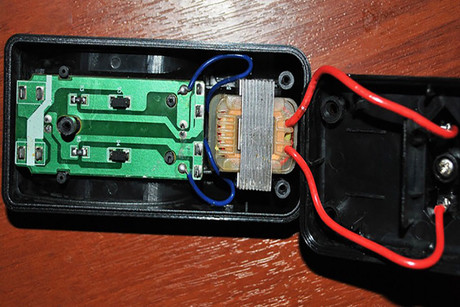

После вскрытия видна супер-схема – понижающий трансформатор, два диода и два токозадающих резистора. И что тут может сломаться? Ну диоды могут сгореть только если сгорит трансформатор, так что все подозрения на него.


Первичная обмотка трансформатора обычно тонкая, так что, скорее всего, проблема в ней.


Варианта два – либо замкнули витки в первичной обмотке, либо вышел из строя секретный термопредохранитель. Понять это можно, если прозвонить первичную обмотку. Сопротивление первички ниже 0,5 Ома говорит нам о коротком замыкании. Если первичка имеет бесконечное сопротивление, то сгорел предохранитель.

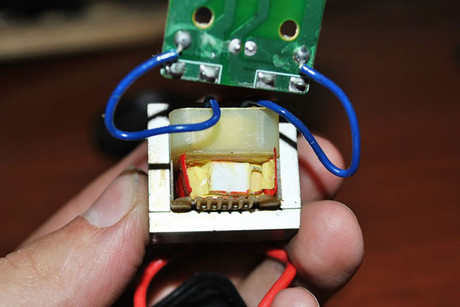

Первичная обмотка трансформатора – это место, куда заходят провода от вилки 220 В. Слои обмотки изолированы друг от друга и нам нужно снять эту изоляцию предельно аккуратно, потому как проволока тонкая. Я пользуюсь скальпелем и пинцетом. Убираем красную изоляцию.

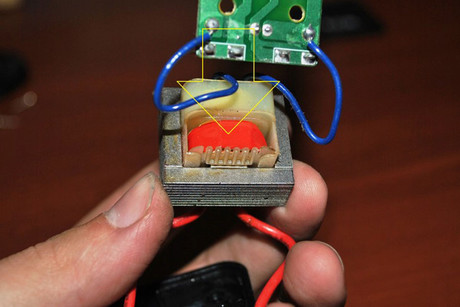

Теперь срезаем желтую изоляцию – под ней и находится термопредохранитель на 125 градусов Цельсия. Он установлен в разрыв первичной обмотки, то есть последовательно с ней, и выполняет функцию пожарозащиты.

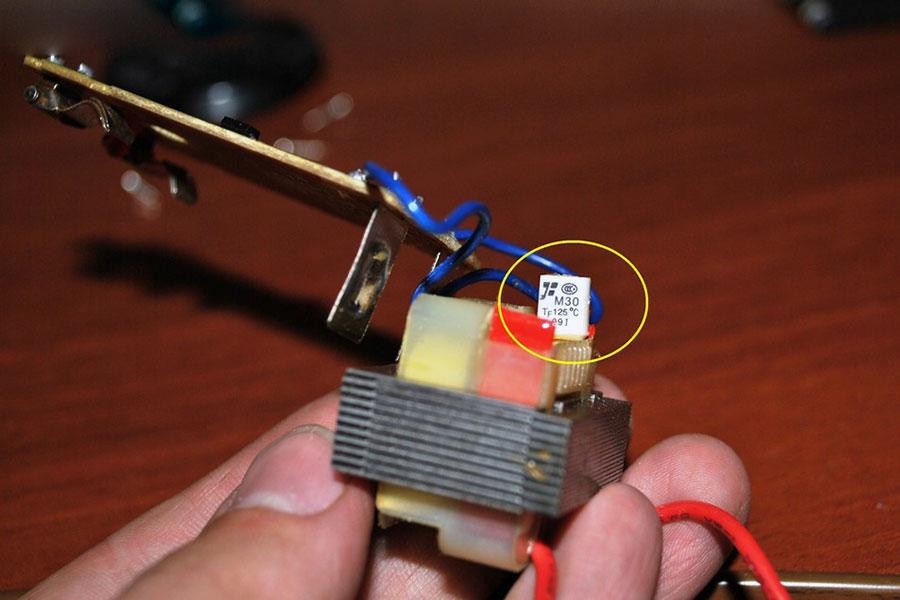

Этот белый элемент и есть термический предохранитель – он предохраняет трансформатор от перегрева, размыкая цепь. Обычно термопредохранитель при этом сгорает, так что его нужно менять. Если такого предохранителя нет, то можно применить обычный предохранитель по току или просто замкнуть его выводы. У меня есть любимый способ – если выводы предохранителя остались целые и припаяны к тонкой проволоке обмотки, я перекручиваю его вокруг своей оси так, чтобы выводы перекрестились и скрутились. Капля припоя надежно соединяет выводы и трансформатор снова работает. Дальше все это нужно уложить на место и изолировать. Можно капнуть немного эпоксидки, чтобы зафиксировать бывший термопредохранитель.


Собрать зарядное устройство нужно в обратном порядке и проверить на аккумуляторных батареях. Если светодиоды горят, то зарядка идет нормально. Получили исправное зарядное устройство для аккумуляторных батарей за пол часа работы не выходя из дома.
