УЗО без заземления.

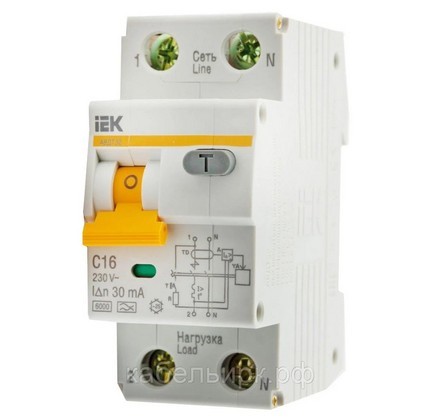

Устройство защитного отключения (УЗО), оно же устройство дифференциального тока (УДТ)– один из важнейших элементов домашней электросети, обеспечивающий ее отключение при возникновении токов утечки. Его установка и применение существенно повышают уровень электрической безопасности при повседневной эксплуатации многочисленных электроприборов.

Так вот, у многих возникает вопрос – можно ли устанавливать однофазное УЗО без заземления? Отсутствие выделенных цепей сети заземления характерно для жилого фонда еще советской постройки, где применяются двухпроводная схема питания с системой заземления TN-C. В соответствии с нормативной документацией в этой системе нейтраль источника глухо заземлена, а функции защитного (PE) и нулевого (N) проводников объединены в одном проводнике (PEN).

В соответствии с п.1.7.50 и 1.7.78 ПУЭ для защиты от прямого прикосновения к токоведущим частям и защиты от косвенного прикосновения к открытым проводящим частям электрооборудования под напряжением, следует применять аппараты, реагирующие на дифференциальный ток. При этом нет ограничений по системам заземления, в которых УЗО может применяться. Также в п.А.1.7 раздела 19 свода правил СП 256.1325800.2016 прямым текстом говорится об эффективности устройства дифференциального тока в действующих двухпроводных сетях.

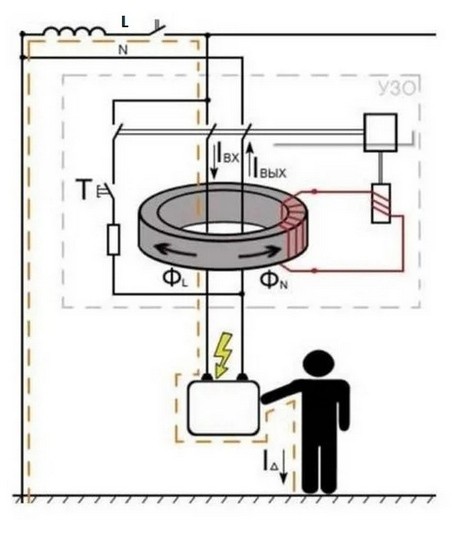

Проще говоря, подключение УЗО в сети без заземления оправдано в любом случае для двухпроводных сетей. Только механизм его работы будет таков, что срабатывать оно будет только при прикосновении человека к корпусу электроприбора, на котором уже ранее возникло напряжение. Напряжение на корпусе может появиться вследствие пробоя изоляции токоведущих частей. При этом человек на время срабатывания устройства успеет кратковременно испытать воздействие напряжения, создавая цепь для тока утечки через свое тело. Но это гораздо лучше, чем, если бы УЗО совсем отсутствовало и автоматического отключения не произошло бы совсем, что в свою очередь могло привести к серьезной электротравме. Для сравнения, в цепи с заземлением отключение произошло бы моментально, только по факту возникновения напряжения на корпусе электроприемника, так как цепь утечки будет включать в себя корпус – проводник заземления – заземляющее устройство.

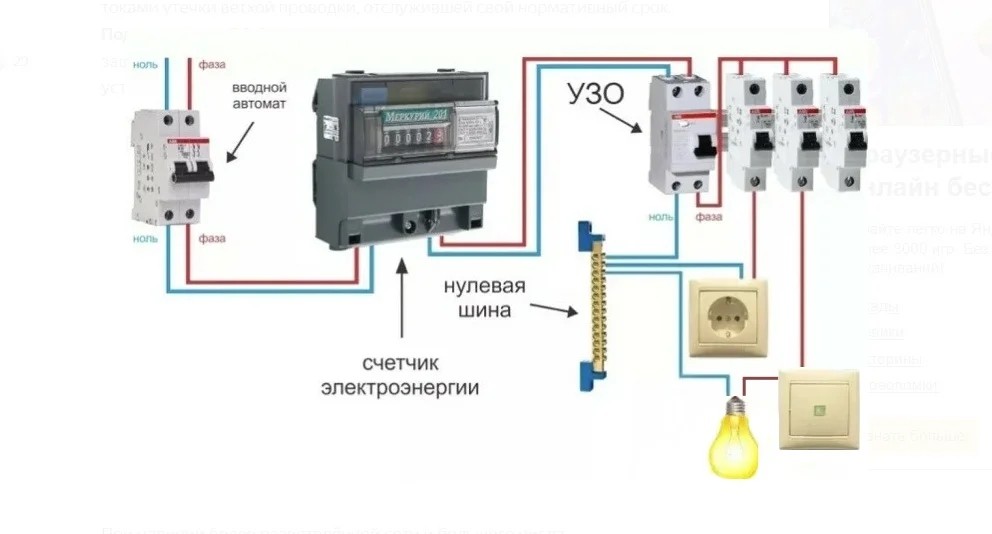

Установка УЗО возможна в существующем монтажном щите, имеющем простейшее наполнение - вводной автомат, счетчик, небольшое количество автоматов отходящих линий. Здесь часто вполне достаточно одного УЗО на всю сеть. Единственное - нужно учитывать, что возможно самопроизвольное отключение устройства, обусловленное большими токами утечки ветхой проводки, отслужившей свой нормативный срок. Подключение УЗО без заземления выполняется строго при наличии защитных аппаратов для защиты сети от сверхтоков, в том числе самого устройства защитного отключения.

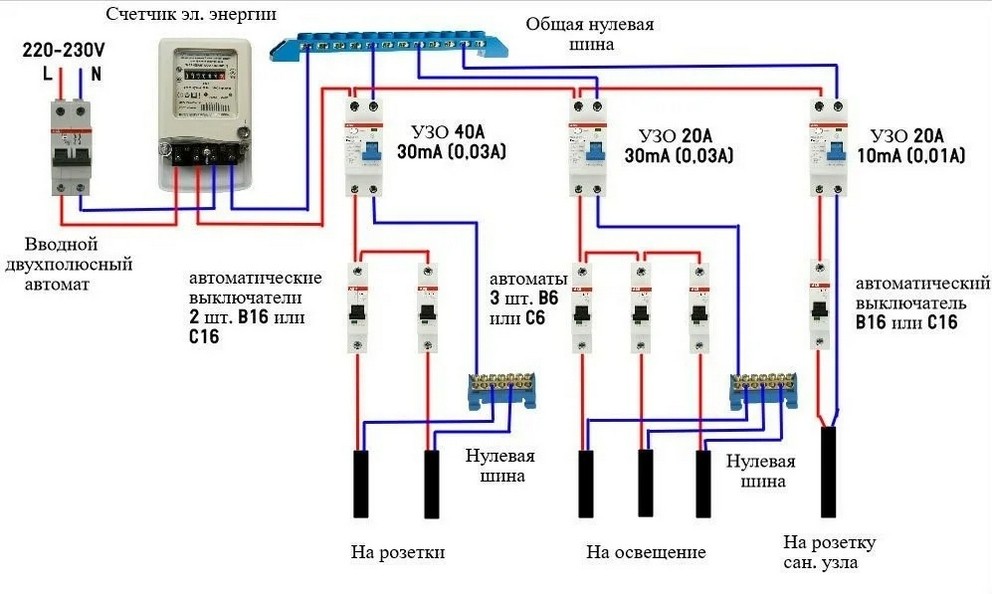

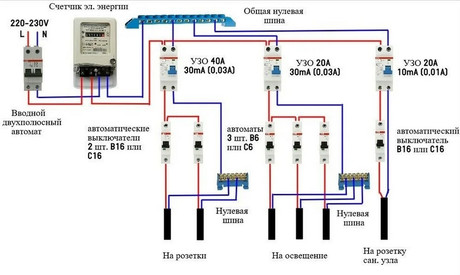

При наличии более разветвлённой сети и большого числа энергопотребляющего оборудования возможно применение нескольких групповых УЗО, в том числе на отдельные приборы.


Впрочем, при замене проводки в старой квартире следует все же прокладывать полноценную трех проводную сеть, включающую в себя проводник защитного заземления PE. При этом шинка заземления останется не подключённой. Рано или поздно в доме при проведении капитального ремонта системы электроснабжения будет выполнена более безопасная система TN-C-S с полноценным заземляющим контуром.

Необходимо запомнить, что условиях действующей двухпроводной системы TN-C ни в коем случае нельзя выполнять разделение в квартирном щитке входящего PEN проводника на защитный PE и нулевой N проводники. УЗО будет функционировать как положено, но существует не иллюзорная вероятность получить напряжение на корпусе прибора, например стиральной машины, при отгорании или слабом контакте нуля в этажном или общедомовом РУ.
