Виды технологий склеивания тачскрина с дисплеем

На данный момент я знаю три технологии склеивания тачскрина(стекла) с дисплеем. Во многих телефонах обычно тачскрин и стекло —  это одна деталь.

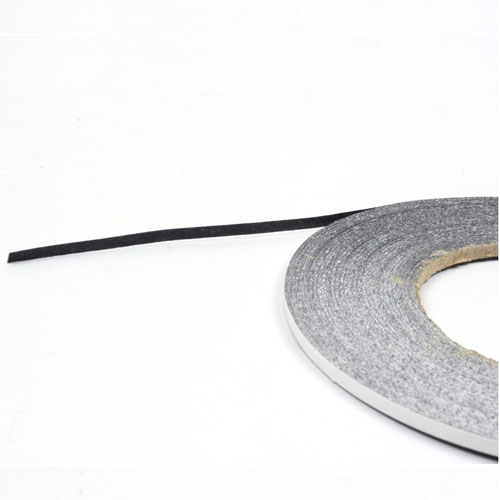

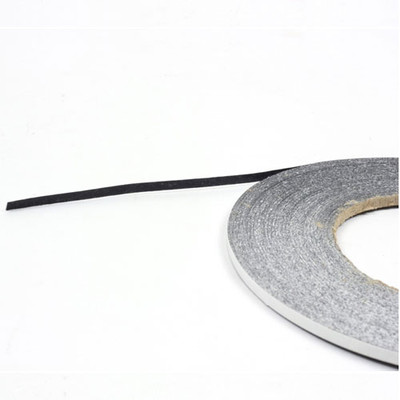

  1. Тачскрин клеится к дисплею с помощь двухстороннего скотча. Благодаря толщине термоскотча образуется воздушная прослойка между тачскрином и дисплеем. Такой процесс менее трудоемкий и его можно выполнять в домашних условиях, главное аккуратность. Разбитый тачскрин обычно нагревается до 80 градусов и снимается медиатором.

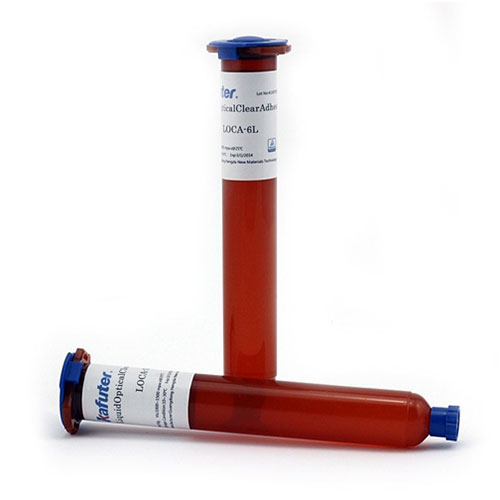

  1. Тачскрин приклеивается к дисплею по всей площади с помощью LOCA-клея (Liquid Optical Clear Adhesive – жидкий оптически чистый клей). Что это за клей? Его еще называют ультрафиолетовый клей, потому что он застывает благодаря ультрафиолету. Такой процесс требует от мастера большого опыта и стальных нервов и много времени. Разбитый тачскрин в таких случаях срезается струной. На этом атапе есть большой риск сломать дисплей, все зависит от сепаратора. Если вам все таки удалось снять тачскрин не повредив дисплей, то дальше мы вычищаем клей. Этот процесс самый долгий и муторный, также важна аккуратность. Мы вычистили дисплей, он работает, теперь надо приклеить. Клей наносится в жидком виде на дисплей, причем надо его дозировать. Если переборщить с клеем, то остатки клея будут вытекать из модуля примерно три дня. Если неравномерно нанести клей, то могут образоваться пузырьки, которые потом никак не убрать. Такой процесс желательно производить в стерильных условиях, потому что вся пыль будет попадать на этот клей, потом там так и останется. Кстати такой процесс склеивания применяют в основном в телефонах Samsung на amoled экранах, так как подсветка в них встроена в сам дисплей. Не советую применять этот метод там, где присутствует светодиодная подсветка, обычно впоследствии ее придется заменить.

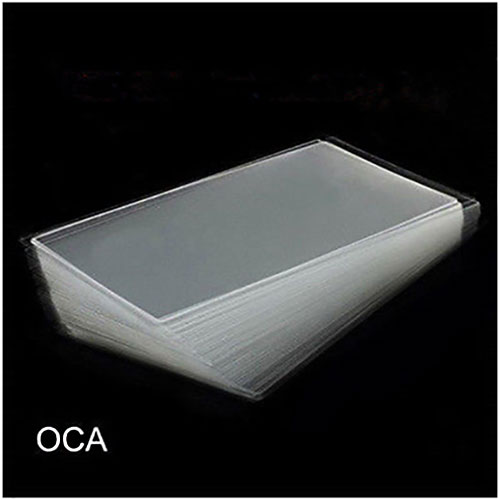

  2. Тачскрин или стекло приклеена к дисплею с помощью ОСА-пленки. ОСА — Optical Clear Adhesive (оптически прозрачный клей), т.е. она не искажает цветопередачу.

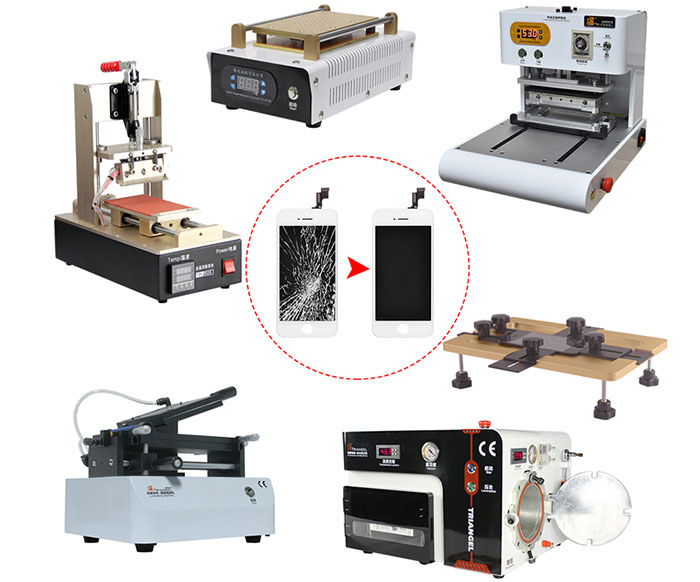

Эта технология требует дорогое оборудование. Обычно 4 станка.

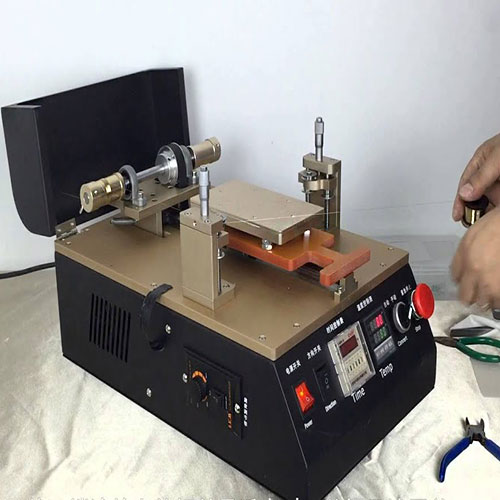

  • Сепоратор – для снятия битого стекла.
  • Самодельный сепаратор – для снятия битого стекла с телефона.

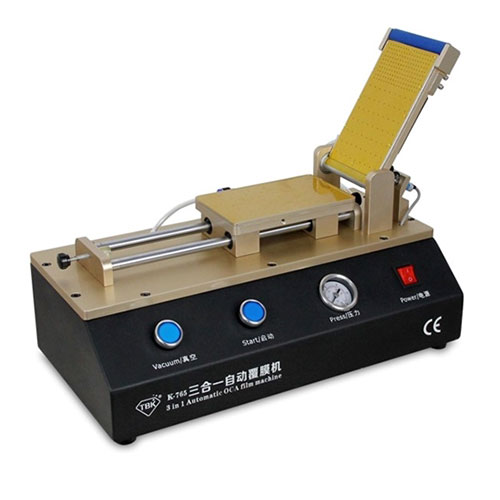

  • Ламинатор – для нанесения ОСА-пленки на дисплей

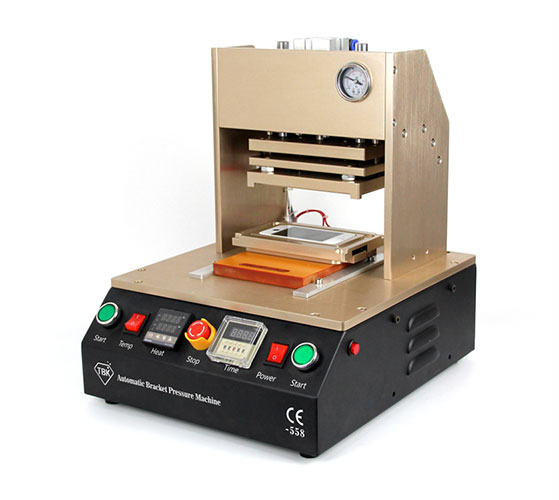

  • Пресс – для склеивания дисплея со стеклом(тачскрином) с помощью ОСА-пленки.

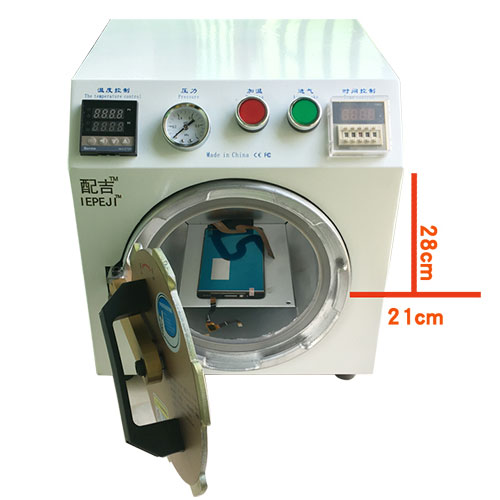

  • Барокамера – для удаления пузырей, который образовались после пресса.

Технология склеивания более быстрая по времени чем с LOCA-клеем, и клей нанесен равномерно. Также такая технология проводится в стерильной комнате, чтобы пыль не попадала между дисплеем и стеклом. В подсветку клей не попадает, поэтому она остается оригинальной, менять ее не нужно. Оборудование облегчает работу, поэтому вероятность повредить дисплей минимально, и результат получается великолепный, от оригинала разницы не отличишь.

Какую технологию выбрать, каждый мастер решает сам, но крупные сервисные центры выбирают технологию ОСА-пленки.
