Тестер конденсаторов

Перед монтажом радиодеталей на печатную плату, разумно их проверять на работоспособность, без разницы это «стоковые» детали или новые, т.к. и в новых бывает брак. Для быстрой проверки электролитических конденсаторов предлагаю собрать очень простой тестер, состоящий из 3 деталей, которые практически у всех есть «под рукой».

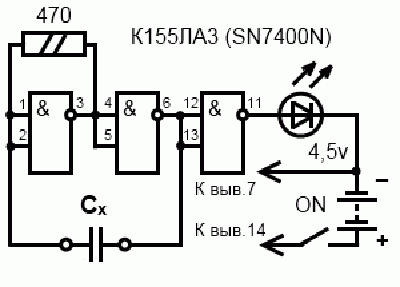

Принципиальная схема данного тестера электролитических конденсаторов проста и не требует необходимость делать печатную плату. Состоит она из микросхемы К155ЛА3 (аналог SN7400N), одного резистора и светодиода. Вместо микросхемы К155ЛА3 можно использовать последователей серии К555 или КР1533 или любую другую, которая содержит 3 элемента И-НЕ.

Работает тестер электролитических конденсаторов следующим образом: если при подключении конденсатора с пробоем внутри, то светодиод не загорается; если светодиод горит постоянно – в конденсаторе замыкание; ну а если светодиод загорается с определенной частотой – конденсатор исправен.

Разместить же такой тестер электролитических конденсаторов можно в любом малогабаритном корпусе, я например, использовал коробочку от витаминов размером чуть больше спичечного коробка. Чем меньше емкость тестируемого конденсатора, тем чаще мигает светодиод.

Категория: б | Добавил: StarkaS (25.12.19)
Просмотров: 125 | Комментарии: 3 | Рейтинг: 0.0/0
Всего комментариев: 3
Емкость "треснутых" конденсаторов сохраняется, только она становится в десятки раз меньше. Т.е. если Вы будете пользоваться регулярно данным прибором, то сможете визуально определять насколько имеющаяся мощность будет соответствовать заявленной.
(25.12.19 12:55) Спам Материал

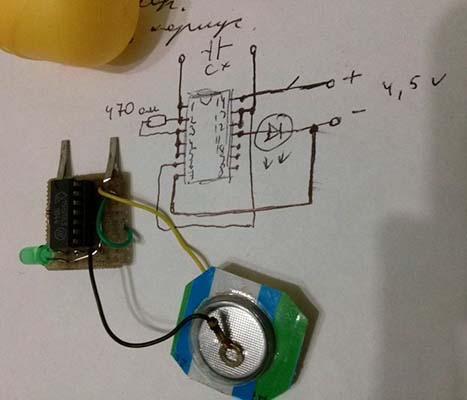

Вот и я самстерил, работает, тока вот питаю от 2-х таблеток по 3В, надеюсь не сгорит.
А так по теме есть еще такие схемки (более функциональные), особенно понравилась первая:
http://www.chipinfo.ru/literature/radio/199802/p41.html
http://www.mastervintik.ru/pribor-....ort=doc
http://freesoftik.ucoz.ua/news/perenosnyj_izmeritel_esr/2012-06-04-220
http://freesoftik.ucoz.ua/news....-01-219
http://freesoftik.ucoz.ua/news....-04-221

Интересно, можно не выпаивая этой простой схемой проверять?
(25.12.19 12:54) Спам Материал
Я собрал эту схему все работает на ура. Но есть один нюанс: я хотел проверить один  он был треснут сверху. Я взял и подключил его к этому прибору и светодиод мигал с определенной частотой, тогда выходит что этот треснутый конденсатор  исправен. Тогда я купил уже заведомо исправный из теми характеристиками что и у треснутого электролитического конденсатора, но этот исправный конденсатор на приборе мигал уже с другой частотой в отличи от треснутого конденсатора. Объясните пожалуйста что это может значить?
