Простейший блок питания

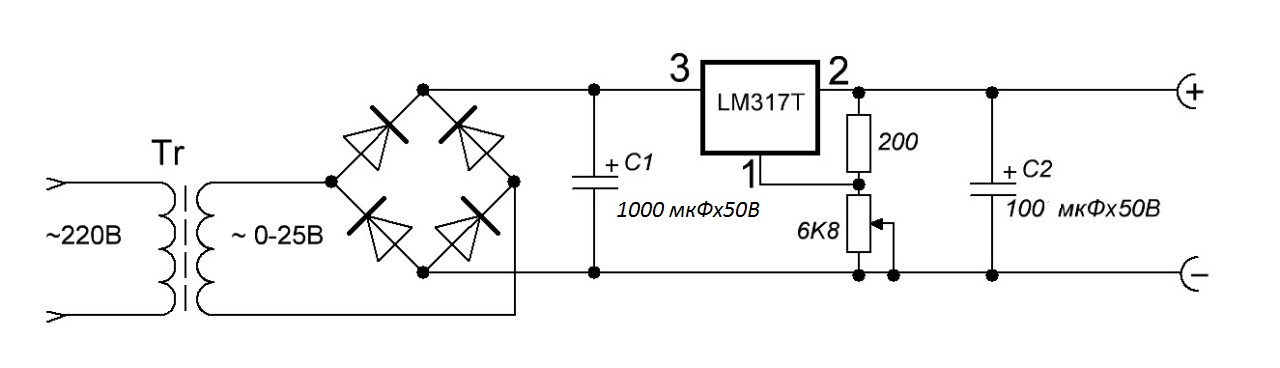

Рассмотрим схему простого блока питания. Она очень проста и позволяет регулировать напряжение в пределах 1-30 Вольт и содержит минимум деталей. Все зависит от мощности и выходного напряжения трансформатора. Схема простого блока питания орло Здесь все предельно ясно, понижающий трансформатор переводит 220 В в 25 В переменного тока. Трансформатор можно взять абсолютно любой главное чтобы он был понижающим. Далее следует выпрямить все при помощи диодного моста и сгладить пульсации конденсатором C1. То есть, получаем постоянное напряжение из переменного. И, наконец, главная деталь в простом блоке питания – это микросхема LM317T (регулятор напряжения высокой стабильности). Цена данной детали около 15 руб. Это регулятор напряжения, он похож на стабилизатор напряжения трехвыводной, только со способностью контролировать выходное напряжение. Такая деталь используется в корпусе ТО – 220 или D2 Pack. Данная вещица способна проводить силу тока 1,5 А через себя. Это достаточно вполне. Получается при подаче напряжения равном 30 Вольт и силе тока 1500 мА микросхема будет стабилизировать его в 36 Вольт. Для сборки данной схемы необходим переменное сопротивление 6800 Ом, постоянное сопротивление 200 Ом на 1 Ватт. На выходе следует поставить электролетический конденсатор номиналом 1000 мкФ. Диодный мост GBU606 импортного производства Технические характеристики диодного моста GBU606
Наш будущий блок питания будет способен выдать 1,5 А в нагрузку, поэтому такой мост, рассчитанный до 6 А, подойдет идеально. LM устанавливается на радиатор при помощи пасты КПТ – 8, что улучшает теплообмен. | |
