Гудят аудиоколонки 2.1

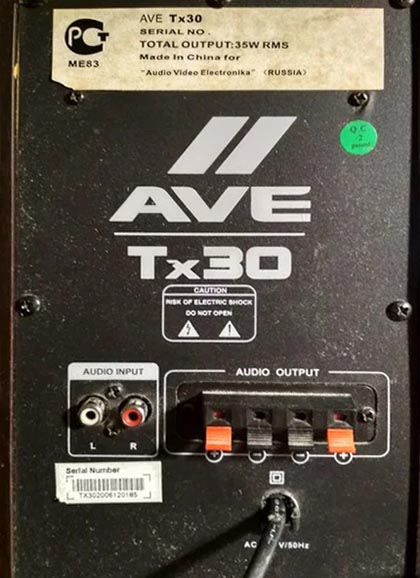

Забегая наперед, левая пара выводов на колонки звучит как гудение.

Появление неисправности описали так: - Мокрыми руками покрутил громкость, легко стукнуло током и раздалось гудение. Могло так быть или нет я не знаю, мне кажется это совпадение. Ручки регуляторов пластиковые.

Вот видео, где это гудение воспроизведено.

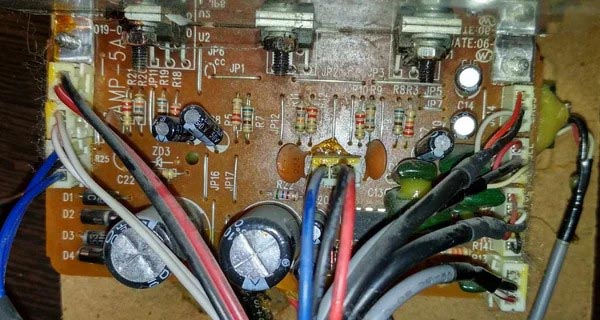

Смотрим, что внутри.

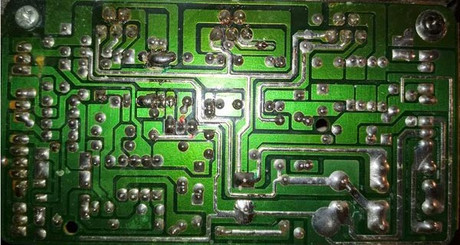

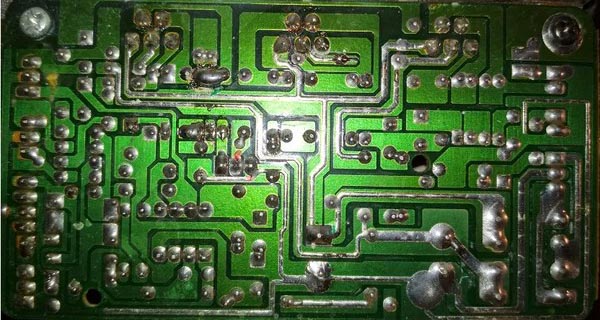

Разбираемся в чём дело. Выясняем как устроена плата усилителя.

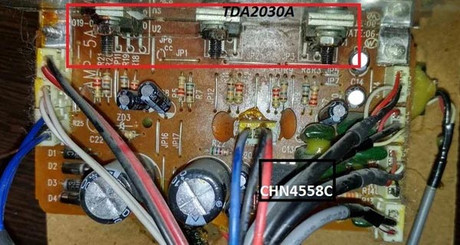

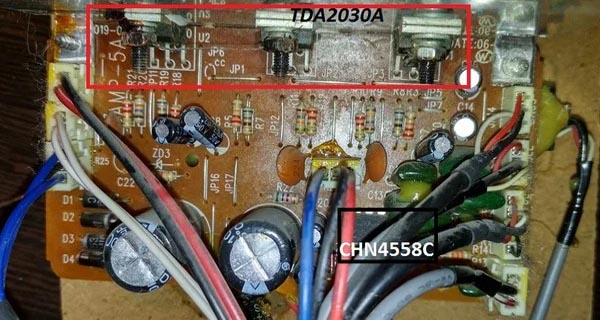

На плате мы имеем 3 усилителя TDA2030A. И тембр блок на операционном усилителе CHN4558С. Будем искать. Выясним какой канал не работает, и отследим его.
При попытке воспроизвести звук выяснилось, что звук гудит только из одной колонки, а другая работает чисто. Значит пробит только один канал, здесь TDA2030A усиливает каждая свой канал.

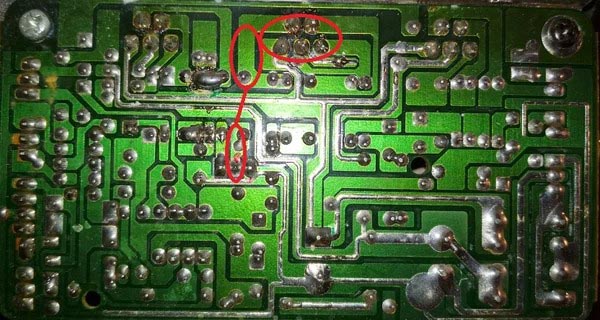

Из канала обведенного нижним овалом выходит сигнал на одну из колонок, в данном случае, этот канал пробит. Верхним овалом обведена неисправная микросхема TDA2030A, которая и виновна в гудении колонки. Соответственно, замена этой микросхемы исцелила колонки от гудения.



Категория: Хобби#Т | Добавил: StarkaS (10.07.19)
Просмотров: 568 | Комментарии: 1 | Рейтинг: 0.0/0
Всего комментариев: 1
(11.07.19 00:05) Спам Материал
2030 заменил на 2050, ПБ заменил на импульсник 6 лет работает не выключая из розетки.
