Как доработать УЗО до реле контроля напряжения с помощью пары деталей

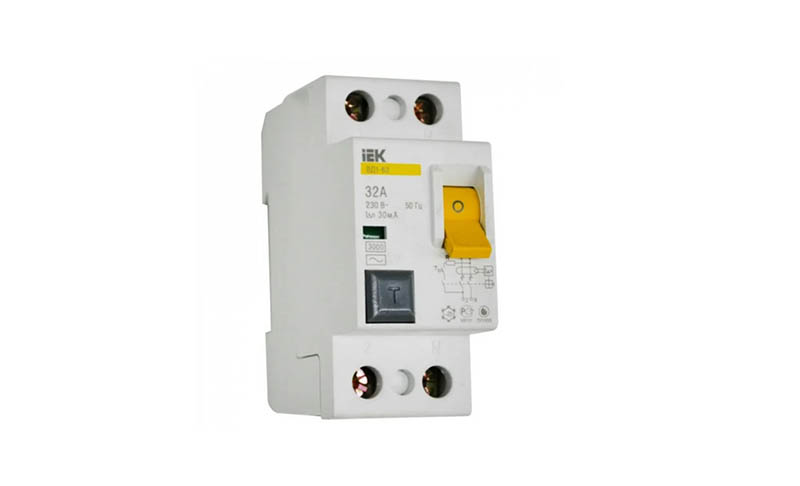

Сегодня я хочу с вами поговорить о возможности доработать стандартное УЗО с помощью всего пары дополнительных (и очень дешевых) деталей, и на выходе получить комбинированное устройство, которое не только будет контролировать ток утечки, но также и защищать вашу сеть от скачков напряжения.

Интересно? Тогда приступим.

Что нам нужно для модернизации

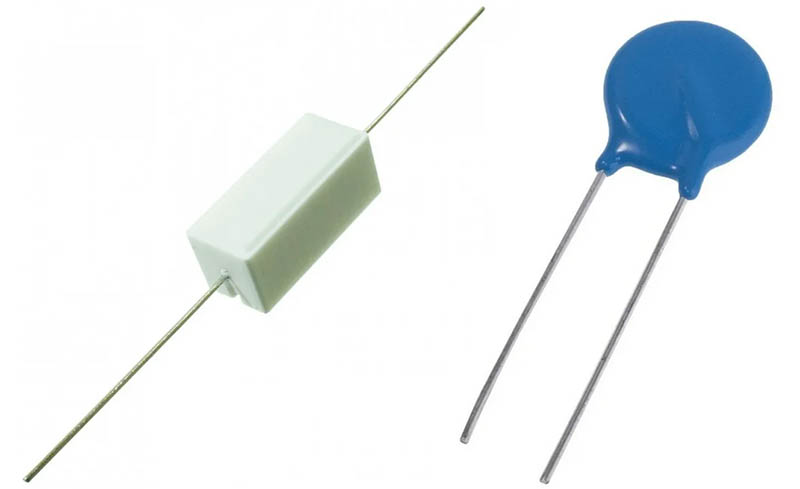

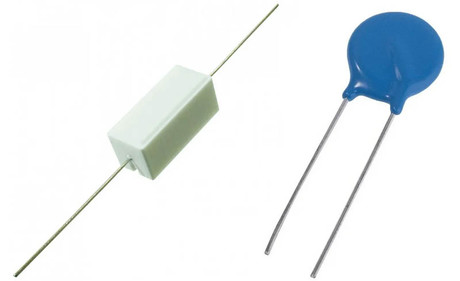

Итак, для того, чтобы модернизировать стандартное УЗО, нам с вами потребуются всего пара деталей:

  1. Варистор, рассчитанный на 275 Вольт. Величина напряжения в 275 Вольт говорит о том, что как только напряжение достигнет этой величины, варистор потеряет свое внутреннее сопротивление и через него потечет ток.
  2. Сопротивление на 10 кОм, рассчитанное на 10 Ватт рассеиваемой мощности.
Да, это все, что потребуется для доработки нашего с вами УЗО.

Превращаем УЗО в реле защиты от перепадов напряжения

Итак, теперь можно приступать к непосредственной переделке. Для этого просто соединим в последовательную цепь наше с вами сопротивление и варистор, используя пайку.

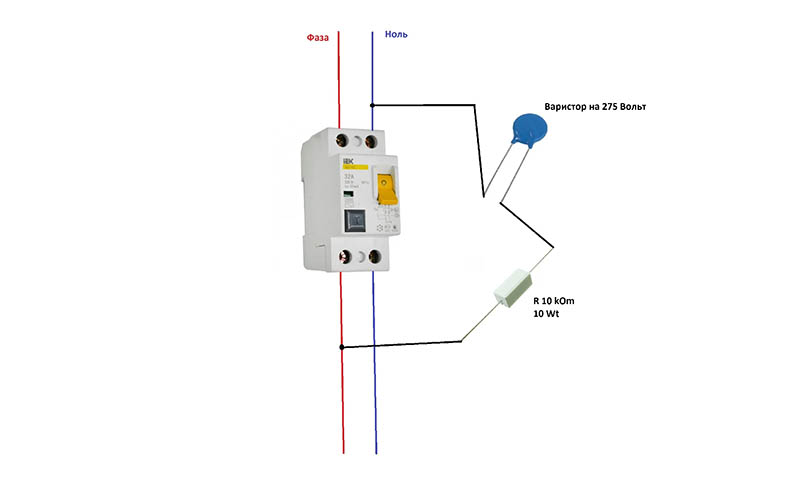

Теперь просто добавляем созданную цепочку таким образом: один конец подключаем к выходу "L" УЗО, а второй ко входу "N" УЗО.

Все, модернизация завершена.

Примечание. Хочу сразу пояснить, что данная модификация ни коим образом не влияет на штатный режим работы УЗО, так как внутреннюю схему и логику работы мы с вами не затрагиваем.

Как все это работает


Итак, доработка произведена, самое время понять, как же все это работает. На самом деле все предельно просто и начнем с УЗО:

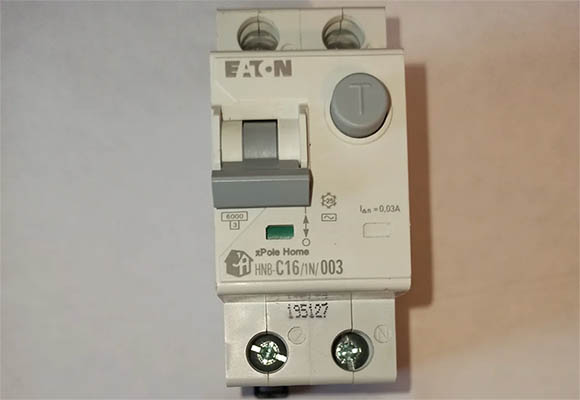

Принцип работы УЗО заключен в постоянном контроле тока утечки. А это означает, как только на защищаемой линии повреждается изоляция и возникает ток утечки, превышающий уставку срабатывания на реле, происходит практически мгновенное отключение защищаемого участка цепи.

Так вот, наша с вами доработка создает искусственный ток утечки, но только в том случае, когда напряжение в сети превысит порог в 275 Вольт. Именно в этот момент варистор потеряет свое сопротивление и через сопротивление 10 кОм потечет ток, который по величине будет примерно равен 30 мА.
УЗО примет протекающий ток за ток утечки и произойдет отключение. Таким образом, УЗО выполнит функцию реле напряжения.
